W magazynie wszystko ma swój rytm: palety wchodzą i wychodzą, wózki skręcają, a ludzie obchodzą regały codziennie jak meble, które „same się trzymają”. Tyle że regał nie trzyma się z urzędu. Trzyma się dlatego, że konstrukcja dostaje obciążenie w taki sposób, na jaki była przewidziana. Gdy rozkład sił jest przypadkowy, zaczynają się mikro-przesunięcia, które po czasie zamieniają się w poważny problem: krzywe pola, wichrowanie stojaków, a czasem ucieczkę całej geometrii.
Jako majsterkowicz lubię rozkładać temat na części pierwsze. W praktyce „stabilność” nie jest jednym parametrem z tabeli. To suma rzeczy: poprawnego montażu, właściwego doboru elementów, sposobu ułożenia towaru i pilnowania, żeby obciążenie miało drogę dojścia do podłoża. W tym artykule przejdę krok po kroku przez mechanikę regałów i pokażę, jak prawidłowo rozłożyć obciążenie, żeby konstrukcja pracowała tam, gdzie trzeba.
Dlaczego stabilność regału to kwestia sił, a nie „grubości” profili
Wiele osób myśli, że regał jest stabilny, bo ma solidne stojaki i belki. To prawda w sensie ogólnym, ale w magazynie liczy się sposób, w jaki siły wędrują przez konstrukcję. Obciążenie z każdej palety ma swoją drogę: od belki, przez elementy ramy, do stóp i w końcu do podłoża. Jeśli gdzieś po drodze ta droga jest słaba albo przerwana, pojawia się ugięcie i tendencja do „pracowania” konstrukcji bokiem.
Wyobraź sobie regał jak rusztowanie z dwiema nogami i deską. Jeśli deska leży na nogach nierówno, to wystarczy chwila, żeby jedna strona zaczęła się podnosić i całość zaczęła chodzić. W regałach dzieje się podobnie, tylko w skali konstrukcyjnej. Z pozoru wszystko jest „na miejscu”, a po czasie wychodzi, że rozłożenie obciążeń i sztywność węzłów nie były w równowadze.
Najczęstszy błąd: „jakoś to będzie” przy ustawianiu i składowaniu
Widziałem to nie raz: regał złożony sprawnie, bo ludzie chcą szybko zakończyć robotę. Po czym okazuje się, że belki nie stoją dokładnie w gniazdach, a palety trafiają na pola, które nie powinny mieć tak dużej masy. Czasem winny jest pośpiech przy montażu, a czasem organizacja pracy: ktoś przez tydzień odkłada cięższe skrzynie na wyższych poziomach, bo „akurat tu jest miejsce”.
Wtedy stabilność przestaje być cechą konstrukcji, a zaczyna być loterią. Konstrukcja przestaje pracować jako rama, a zaczyna przyjmować przeciążenia miejscowe. To miejscowe obciążenie potrafi z czasem rozciągnąć luz na złączach, spowodować odkształcenia belek i pogorszyć współpracę stojaków z ryglami.
Stabilność regałów: jak rozłożyć obciążenie zgodnie z zasadą „drogi siły”
Jeśli miałbym ująć cały temat jednym zdaniem, brzmiałoby ono tak: obciążenie ma trafić na elementy nośne dokładnie tam, gdzie przewidziano ich pracę, i wrócić do podłoża możliwie równo. Droga siły w regale nie może być „kręta”. Nie chodzi o estetykę, tylko o to, żeby siły nie uciekały w przypadkowe miejsca.
Praktycznie oznacza to kilka rzeczy. Po pierwsze: właściwe położenie belek względem stojaków. Po drugie: konsekwentne ustawienie pól, w których składowane są palety o podobnej masie. Po trzecie: właściwe ułożenie palet na belkach, tak aby punkt ciężkości nie wypadał na krawędzi. I wreszcie: utrzymanie kontaktu elementów z podłożem, bez luzów pod stopami.
Obciążenie statyczne a dynamiczne: magazyn nigdy nie jest „na postoju”
Na papierze regał ma dopuszczalne obciążenie dla pola lub kondygnacji. W realnym życiu dochodzi jednak ruch: podjazd wózka, hamowanie, minimalne uderzenia widłami o paletę, a czasem ostrożność ukryta w tym, że operator „zawsze podchodzi w tę samą stronę”. Te drobne zdarzenia dokładają obciążenia dynamiczne.
W mojej praktyce największe ryzyko pojawia się przy wysokich regałach i gęstym przepływie. Konstrukcja jest niby sprawna, ale magazyn wprowadza cykle obciążeń. Jeśli rozłożysz masę nierówno, cykl po cyklu zaczyna się luz w połączeniach i stopniowo spada sztywność układu.

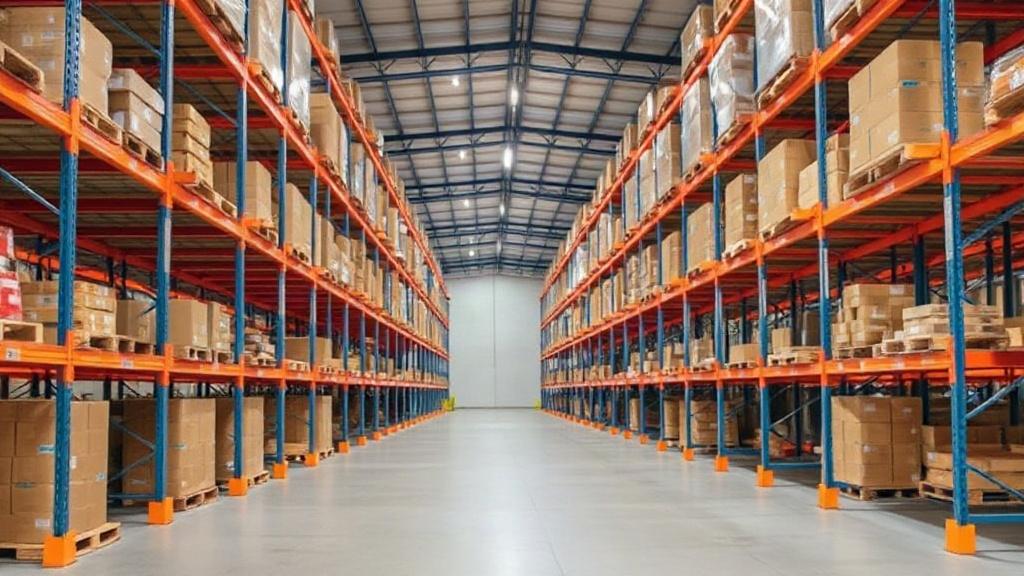

Geometria ma znaczenie: pion, poziom i prosta linia stojaków
Zanim zaczniesz kalkulacje dotyczące masy, upewnij się, że regał jest prawidłowo ustawiony. Pion stojaków, poziom belek i równomierne osadzenie na podporach nie są formalnością. To fundament, na którym dopiero budujesz resztę.
Jeżeli regał stoi „lekko krzywo”, to obciążenie nie rozkłada się symetrycznie. Jedna strona pracuje bardziej, druga mniej. Zewnętrznie możesz nie zobaczyć nic przez tygodnie, ale elementy nośne zaczną pracować jak przy zginaniu skrętnym. To typ pracy, którego konstrukcja nie lubi.
Ramy, rygle, belki: co przenosi siły w regale
W regale paletowym podstawą jest rama złożona z stojaków i przekątnych lub z ryglami usztywniającymi. Belki stanowią bezpośrednie oparcie dla palet. Jeśli belka jest w innym położeniu niż przewidziano, obciążenie wędruje inaczej, a belka pracuje bardziej na ugięcie niż na planowane podparcie.
Rygle i elementy usztywniające decydują o tym, czy konstrukcja „trzyma kształt”, czy zaczyna się wyginać. W praktyce stabilność rośnie, gdy regał jest złożony kompletnie, zgodnie z dokumentacją producenta, a nie „prawie kompletnie”. Brak jednego elementu potrafi rozwalić całą równowagę sztywności.
Jak prawidłowo rozłożyć obciążenie: od pola do palety
W tym miejscu robi się konkretnie. Stabilność regału zależy od tego, gdzie leży ciężar. Zwykle planujesz obciążenia według pól lub kondygnacji, ale to nie koniec. Liczy się też to, jak paleta trafia na belki i jak rozkłada się nacisk na powierzchnię podparcia.
Warto myśleć o tym jak o kuchni. Jeśli przepis mówi, ile czego dodać, to nie znaczy, że możesz wrzucić wszystko na raz do garnka, bo „jakoś się ugotuje”. Tu analogia jest ta sama: liczby z dokumentacji mają sens, o ile realne ułożenie towaru nie psuje założeń.
1) Masa na poziomie: trzymasz limit, ale czy trzymasz go równo?
Limit dopuszczalny dla pola to nie jest tylko liczba do wpisania w tabelkę. Jeśli rozłożysz masę nierównomiernie w ramach jednego poziomu, obciążenie miejscowo rośnie. Dla konstrukcji nie liczy się wyłącznie „ile”, ale i „gdzie”.
W praktyce oznacza to, że nie wkładasz najcięższych palet zawsze w jedno rząd i nie robisz z jednego słupka „miejsca do wszystkiego”. Jeśli producent regału dopuszcza określone obciążenie, to powinno ono wynikać z przewidzianej pracy konstrukcji, a nie z tego, że „jakoś to rozłożymy”.
2) Punkt ciężkości palety: niech nie ucieka poza belkę
Paleta ma swoje wymiary i sposób ułożenia ładunku. Gdy towar jest wycentrowany, nacisk jest równy. Gdy jest przesunięty, zaczynają się problemy. Krawędź palety pracuje inaczej, a belka dostaje większy moment zginający.
Podczas załadunku warto spoglądać na paletę z perspektywy operatora. Jeśli widzisz, że jedna strona wystaje bardziej albo ładunek jest „przechylony”, to nie jest detal. To informacja o tym, gdzie będzie siła.
3) Rozstaw belek i zgodność z przeznaczeniem systemu
Belki są regulowane na określone wysokości i mają swoje dopuszczalne rozstawy oraz konfiguracje. Nie chodzi o to, by „dało się” włożyć belkę w dany otwór, tylko o to, by pracowała w konfiguracji przewidzianej przez producenta.
Ustawienie belek „bo tak łatwiej” potrafi spowodować, że w jednym miejscu konstrukcja będzie miała mniejszą sztywność niż zakładano. Skutek widać nie od razu, ale po czasie w belkach i w ugięciu w całym polu.
Uginanie, skręcanie, uderzenia: co realnie psuje regał
Stabilność nie polega na tym, że regał ma być „nie do ruszenia”. On ma się uginać w ramach dopuszczalnych wartości, a potem wracać do kształtu. Problem pojawia się wtedy, gdy ugięcia są za duże albo gdy konstrukcja łapie stałe deformacje.
Najgorsze są scenariusze, w których równolegle występuje kilka czynników: zbyt duża masa, nierówny rozkład, brak usztywnień i częste uderzenia wózkiem. Wtedy ryzyko lawinowo rośnie. To nie magia, tylko mechanika: każde uderzenie dokłada energii do układu, który już pracuje na granicy.
Praktyczne wskazówki montażowe, które od razu poprawiają rozkład obciążenia
Jeśli składasz regał samodzielnie, masz przewagę. Wiesz, co dokręciłeś, gdzie zostały luzu i jak zachowałeś geometrię. Ja też tak robiłem przy jednym z projektów w firmie znajomego: zaoszczędziliśmy czas, bo zrobiliśmy montaż metodycznie i bez skakania po etapach.
Najważniejsze rzeczy przy montażu to: kompletność systemu, prawidłowe połączenia oraz kontrola ustawienia. Poniżej dostajesz zestaw praktyk, które w magazynie realnie robią różnicę.
Kontrola połączeń: brak luzu to nie fanaberia
Rygle, złącza i elementy krzyżowe muszą mieć prawidłowe oparcie. Jeżeli zostawisz luz, to pod obciążeniem powstanie „gramość” ruchu, która w czasie przyspiesza zużycie. W praktyce oznacza to, że producentowy limit może być osiągany szybciej, niż wynikałoby z samej masy.
Przy montażu warto przejść się po konstrukcji i delikatnie „sprawdzić” czuciem, czy nie ma elementów, które pracują. Nie chodzi o szarpanie do granic możliwości. Chodzi o wyłapanie tego, co zostało źle osadzone.
Zakotwienie i kontakt ze stabilnym podłożem
Regal paletowy jest przewidziany do pracy na określonym sposobie podparcia. Jeśli podłoże jest nierówne, stopki nie dotykają równomiernie. To prowadzi do nierównego rozkładu obciążenia i do wprowadzania momentów skręcających.
Jeżeli system wymaga zakotwienia, to robisz je tam, gdzie producent przewidział. Dla stabilności regału znaczenie ma każdy detal: długość elementu, prawidłowe mocowanie i brak luzów po montażu.
Obciążenie w praktyce: jak planować składowanie w magazynie
Stabilność zaczyna się nie przy skręcaniu śrub, tylko przy organizacji składowania. To ludzie przenoszą towar i decydują, gdzie trafi ciężka paleta. Jeśli zasady są niejasne, regał będzie pracował jakby ktoś codziennie zmieniał mu warunki pracy.
Dlatego warto podejść do tematu jak do planowania. Nie potrzebujesz wielkich systemów, ale potrzebujesz prostego modelu: jakie towary idą na jaką wysokość, jak rozkłada się masa w polu i jak uniknąć koncentracji ciężaru w jednym miejscu.
Układ cięższych towarów: dół bierze na siebie więcej
Logiczne? Tak. Ale w magazynie logika musi być potwierdzona zasadą działania. Najcięższe palety powinny lądować na najniższych kondygnacjach, a lżejsze wyżej. Dzięki temu rośnie tolerancja konstrukcji na błędy operatorów i na niewielkie przesunięcia punktu ciężkości.
To, co działa w teorii, przestaje działać, gdy ktoś od tygodnia „parkuje” ciężkie skrzynie na tym samym, górnym polu, bo akurat tam ma miejsce. Wtedy stabilność zaczyna być na granicy, nawet jeśli globalnie regał „mieści się” w limicie.
Równomierność: dlaczego nie lubię „jednej strony”
Kiedy obciążenie jest skupione na jednej części regału, konstrukcja dostaje momenty zginające inaczej niż przewidziano. Nawet jeśli masa całkowita jest zgodna z dopuszczalnym limitem, to rozkład miejscowy może być problemem.
W praktyce staraj się, aby palety o większej masie pojawiały się na różnych polach, a nie zawsze w tym samym miejscu. To zmniejsza ryzyko miejscowych odkształceń i ułatwia utrzymanie równej geometrii.
Jak sprawdzać zużycie i sygnały ostrzegawcze bez specjalistycznej aparatury
W magazynie nie zawsze masz czas na częste przeglądy w rozbudowany sposób. Ale możesz wychwycić niepokojące objawy prostymi metodami. Klucz jest taki: nie czekasz na awarię. Reagujesz na drobne oznaki, bo stabilność lubi się sypać powoli.
Jeżeli widzisz różnice w położeniu belek, nietypowe ugięcia czy zmiany w geometrii pól, to jest sygnał. Czasem to efekt przeciążenia. Czasem efekt błędnego doskładowania. Czasem po prostu ktoś uderzył wózkiem i element się przestawił.
Kolor farby i ślady na elementach: proste, ale skuteczne
Na wielu regałach widać miejsca styku i połączeń. Jeśli pojawiają się świeże rysy, przetarcia lub ślady gięcia w nietypowych miejscach, warto to zlokalizować. Ja raz zauważyłem charakterystyczne przetarcie przy belce, której wcześniej nie było. Okazało się, że operator przez dłuższy czas odkładał paletę z minimalnym przesunięciem i belka dostawała uderzenia na krawędzi.
To nie wymaga detektora. Wystarczy obserwować i kojarzyć. Magazyn jest jak mapa drogowa: jeżeli coś się zmienia, zwykle da się to połączyć z konkretną przyczyną.
Pomiary „na szybko”: poziomnica i miarka w roli głównej
Nie trzeba od razu wynosić urządzeń pomiarowych. Poziomnica, miarka i regularność wystarczą, żeby zauważyć trend. Ugięcie, którego nie było, albo pogłębienie różnic w geometrii w czasie, to powód do reakcji.
Ważne, żeby porównywać te same miejsca i w podobnych warunkach. Inaczej nie zobaczysz zmian, tylko naturalne różnice w załadunku. Stabilność to proces, więc obserwacja też powinna być procesem, a nie jednorazową akcją.
Checklist: co robić przed, w trakcie i po załadunku
Poniższa lista jest krótka, ale praktyczna. Nie zastępuje dokumentacji producenta, za to pomaga utrzymać regał w stanie, w którym obciążenie jest rozłożone zgodnie z założeniami konstrukcji.
-
Przed załadunkiem sprawdź, czy belki są właściwie osadzone w gniazdach i czy nic nie jest przestawione po montażu.
-
Układaj palety tak, aby punkt ciężkości nie wypadał na krawędzi podparcia.
-
Trzymaj się zasady: cięższe niżej, lżejsze wyżej.
-
Unikaj sytuacji, w której cały „ciężar dnia” ląduje na jednym polu lub po jednej stronie regału.
-
Po tygodniu intensywnej pracy zrób szybki przegląd wzrokowy: ślady uderzeń, nietypowe ugięcia, zmiany geometrii.
Tabela: typowe scenariusze i jak wpływają na rozkład obciążenia
| Scenariusz | Co się dzieje z konstrukcją | Jaki jest efekt w czasie |
|---|---|---|
| Ciężkie palety cały czas na najwyższym poziomie | Większy moment zginający i mniejsza sztywność układu | Rosnące ugięcia, trudniejsze utrzymanie geometrii |
| Paleta oparta nierówno, ładunek przesunięty | Obciążenie miejscowe na belkę i większe obciążenie krawędzi | Przetarcia, luzy, możliwe trwałe deformacje |
| Brak jednego elementu usztywniającego lub „zamiennik” | Zmiana pracy ramy na mniej sztywną | Wichrowanie, większa wrażliwość na dynamiczne obciążenia |
| Uderzanie widłami w belki przy każdym cyklu | Selektywne osłabianie strefy połączeń | Stopniowa utrata współosiowości i luzów |
Jak rozumieć dopuszczalne obciążenia: pole, kondygnacja, przęsło
W dokumentacji spotkasz różne miary. Producent może podać dopuszczalne obciążenie na poziom, na pole, a czasem na określony element lub przęsło. Najważniejsze jest to, żeby nie mieszać tych wartości w głowie i nie zakładać, że „jak suma się zgadza, to jest bezpiecznie”.
Jeżeli zmieniasz rozkład ładunku w obrębie jednego poziomu, możesz przekroczyć to, co miało znaczenie lokalne. Z tego powodu stabilność regału to nie tylko spełnienie jednego limitu. To dopasowanie konfiguracji do sposobu pracy magazynu.
Organizacja pracy: jak wprowadzić zasady, które naprawdę działają
Najlepsza konstrukcja nic nie da, jeśli ludzie codziennie omijają zasady. Znam to z warsztatu: można mieć dobry sprzęt, ale jeśli nie ma procedury, to ktoś zawsze zrobi „na skróty”. W magazynie skrót najczęściej wygląda niewinnie: „byle trafiło gdzieś” albo „przecież to tylko dzisiaj”.
Pomaga proste ujednolicenie. Dla operatorów wózków warto mieć czytelny podział miejsc i mas. Może to być oznaczenie regałów, kartka przy stanowisku lub klarowny schemat w systemie. Nie musi to być skomplikowane, ale musi być konsekwentne.
Metoda pracy majsterkowicza: dzielę proces na etapy i sprawdzam po każdym
Gdy montowałem regał w jednej z firm, postanowiłem nie iść „ciągiem”. Zrobiłem to etapami: ustawienie ram i sprawdzenie geometrii, dopiero potem belki, na końcu elementy usztywniające i weryfikacja po dokręceniu. Największe zyski były dwa. Po pierwsze, szybko złapałem miejsce, w którym ktoś inaczej osadził element. Po drugie, miałem punkt odniesienia: wiedziałem, kiedy geometria była poprawna, a kiedy zaczęła się psuć.
Ta metoda dobrze przenosi się na stabilność regałów magazynowych. Rozkład obciążenia jest równie „etapowy”. Najpierw warunki brzegowe: geometria i montaż. Potem sposób układania towaru. Na końcu zachowanie w czasie: przeglądy i reagowanie na sygnały ostrzegawcze.
Bezpieczne praktyki przy dużych masach: co robić, gdy trzeba składować ciężej
Jeśli w magazynie są towary szczególnie ciężkie, nie rozwiązuj problemu tym, że „przesuńmy belki trochę”. Najpierw sprawdza się, czy system regału jest do tego przeznaczony i czy dany układ spełnia wymagania producenta. Jeżeli konstrukcja ma ograniczenia, to ich nie obejdziesz samym zapałem.
W praktyce przy cięższych ładunkach rośnie rola kontroli ułożenia palety, równości podparcia i równomiernego rozłożenia mas. Czasem najlepszym rozwiązaniem jest reorganizacja stref: przeniesienie ciężkich palet na inne miejsca zamiast „kombinowania” w obrębie jednego pola.
Komunikacja między utrzymaniem ruchu a logistyką: kto ma wpływ na stabilność
Stabilność regału to temat dla kilku działów naraz. Utrzymanie ruchu dba o elementy konstrukcji i kontroluje stan połączeń. Logistyka i magazyn odpowiadają za sposób składowania oraz za to, jak operatorzy wózków podjeżdżają do regału. Jeśli te światy nie rozmawiają, pojawia się klasyczny błąd: konstrukcja jest „sprawdzana”, ale błędny sposób pracy trwa dalej.
Warto, żeby komunikacja była prosta. Gdy widzisz przestawioną belkę po uderzeniu, zgłaszasz to od razu. Gdy zmienia się asortyment i pojawiają się cięższe palety, ktoś sprawdza zasady składowania. To skraca czas od przyczyny do naprawy i pomaga utrzymać rozkład obciążenia na właściwym torze.
Końcowe wnioski: stabilność budujesz konsekwencją, nie przypadkiem
Nie ma jednego magicznego ustawienia, które sprawi, że regał będzie stabilny bez względu na to, co do niego wrzucisz. Stabilność wynika z tego, że obciążenie ma przewidzianą drogę i że konstrukcja pracuje w warunkach zgodnych z założeniami. Gdy rozkład sił jest równy, a montaż i geometria są dopięte, magazyn przestaje generować problemy.
Jeśli chcesz pracować jak majsterkowicz z doświadczeniem, trzymaj się prostych filarów: poprawny montaż, właściwa konfiguracja belek, kontrola ułożenia palet i konsekwentne zasady składowania. A do tego regularna obserwacja. Wtedy nawet bez wołania fachowca szybko zobaczysz, co jest nie tak i gdzie obciążenie zaczyna uciekać poza plan. W rezultacie regały służą dłużej, a ryzyko przestojów spada.
Właśnie o to chodzi w pytaniu, jak prawidłowo rozłożyć obciążenie: nie o strach przed liczbami, tylko o rozsądek w tym, gdzie i jak konstrukcja ma pracować. Gdy to zrobisz, regał przestaje „oddychać” luzem, a zaczyna trzymać geometrię tak, jak powinien.
